工業機器人KRC 4控制系統如何創建網絡映射
前提條件
在機器人控制系統與網絡已連接的條件下，硬盤映射可直接保存到一個網絡驅動器里。
途徑 設置 IP 地址
1 固定 IP 地址
2 借助 DHCP
用映射文件定義驅動器
3 驅動器已存在
如在 NetCon.ini 里定義了一個網絡驅動器，那么它將被長期保存3 驅動器還可被定義為許可單次訪問。
按序打開菜單： 開始 > 網絡 > 編輯 ini 文件 > NetCon.ini 。
操作步驟：
2. 插上具有起動功能的庫卡 U 盤，然后重啟工業機器人控制系統。

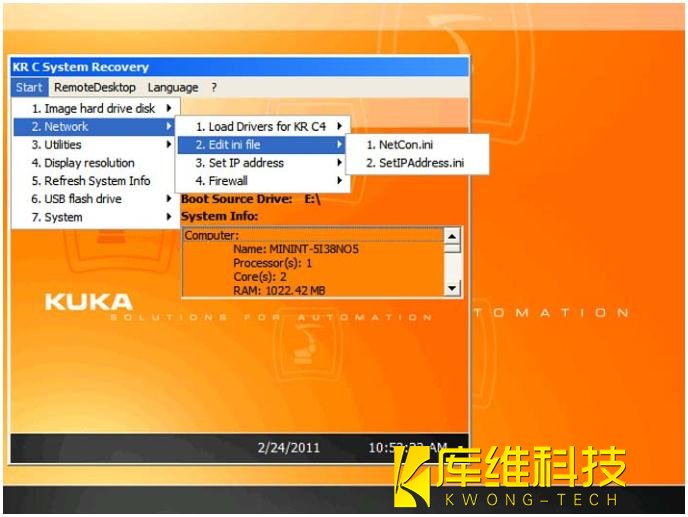

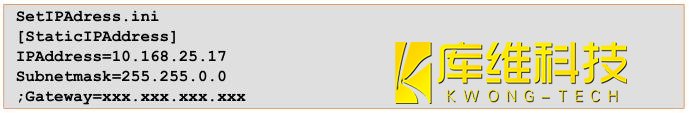

3. 按序打開菜單： 開始 > 網絡 > 編輯 ini 文件。對文件 NetCon.ini 和 SetIPAddress.ini 進行編輯。

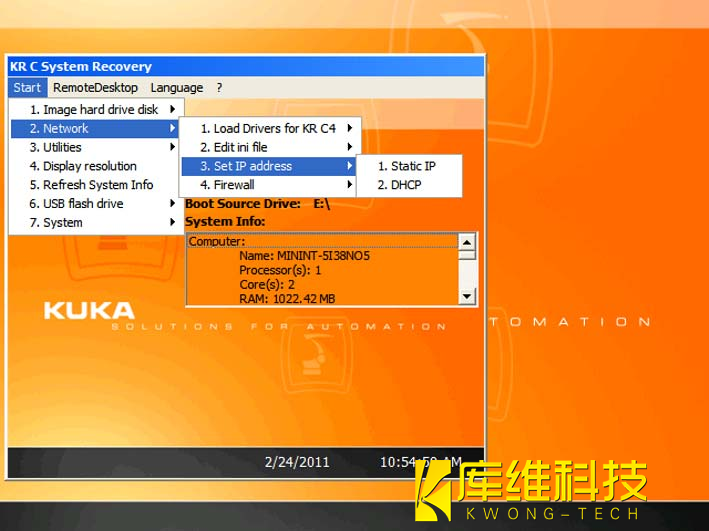

4. 按序打開菜單： 開始 > 網絡 > 設置 IP 地址。選擇使用固定 IP 地址還是 DHCP。

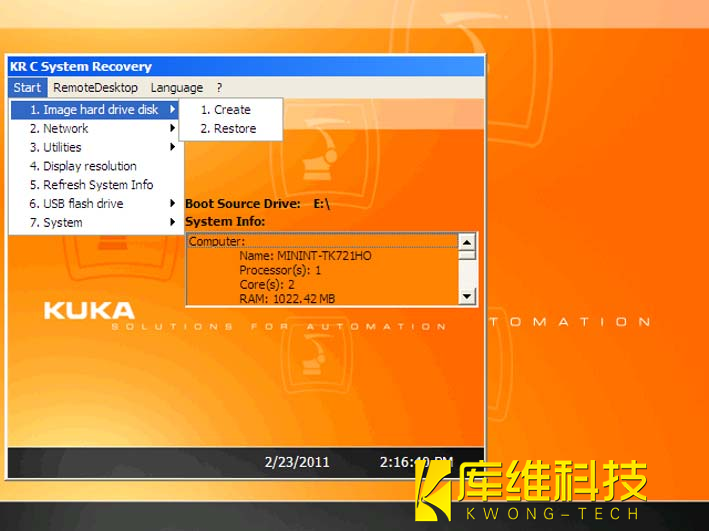

5. 按序打開菜單： 開始 >
映射 > 生成映射。
創建映射如下圖：

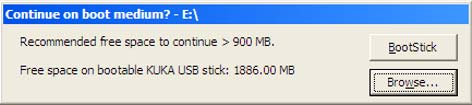

6. 窗口 【 Continue on boot medium】打開。
選取 Bootstick如下圖：
選擇 【 啟動 U 盤】鍵。

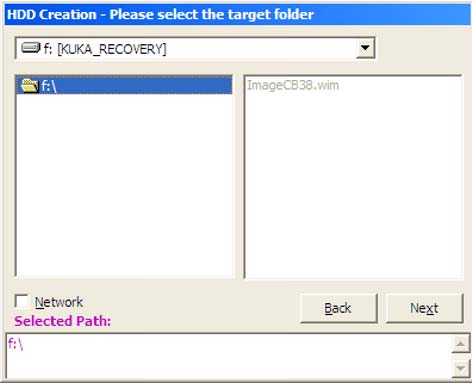

7. 窗口 【 HDD Creation】打開。
目錄選擇如下圖：
8. 在 網絡 設定所需的勾選欄。

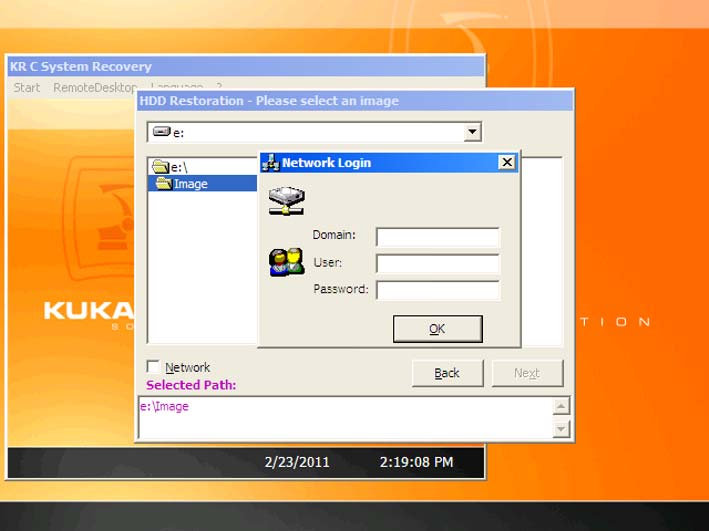

9. 在窗口 【 登錄網絡】輸入登錄數據以鏈接網絡驅動器：
登錄網絡如下圖：
1 域名 （如存在）
2 用戶名
3 密碼
用 【 確定】鍵確認成功建立映射后，將出現一條確認訊息

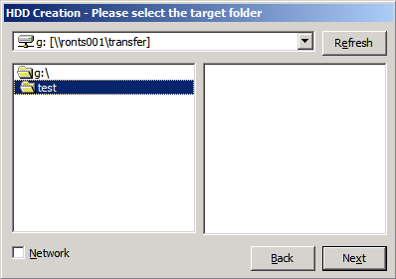

10. 選中網絡驅動器，然后定位硬盤映射需保存的文件夾。 點擊 【 下一步】鍵繼續。
在網絡驅動器生成 HDD如下圖：
11. 輸入硬盤映射名稱，然后點擊 【 確定】鍵確認。為分區 C 和分區 D 建立相互獨立的存儲器映射，然后保存到選定的文件夾。
12. 按序打開菜單： 開始 > 系統 > 重啟。也可按序打開菜單： 開始 > 系統 > 關機，然后將 U 盤拔出。
