在航空航天、新能源汽車等高端制造領域，碳纖維增強復合材料（CFRP）和陶瓷基復合材料（CMC）因其輕量化、高強度特性成為核心材料。水導激光切割技術憑借其獨特的物理機制，正在重新定義高硬度材料的精密加工標準。
一、高硬度材料加工的三大行業(yè)痛點
1、熱損傷導致材料性能衰減
碳纖維復合材料在傳統(tǒng)激光切割中，局部高溫（>300℃）會引發(fā)樹脂基體碳化、纖維斷裂和層間剝離。例如，飛機蒙皮加工后熱影響區(qū)（HAZ）可達50μm以上，直接威脅結構強度。
2、機械應力引發(fā)毛刺缺陷
金剛石刀具切割CFRP時，機械沖擊力導致纖維末端撕裂，毛刺高度普遍超過100μm，嚴重影響航天器密封件氣密性。
3、加工效率與精度難以平衡
傳統(tǒng)水刀切割碳化硅陶瓷時，材料去除率不足5mm³/min，且需多次修整才能達到±0.1mm精度要求。
二、水導激光技術的革新突破
1、熱影響控制革命
通過高壓水射流（20-500bar）同步冷卻，將加工區(qū)溫度控制在80℃以下，熱影響區(qū)厚度<5μm。實驗數(shù)據(jù)顯示，該技術使碳纖維復合材料切割后的拉伸強度保留率提升至98%。
2、無應力切割機制
水流包裹激光束形成"液態(tài)光纖"，能量密度均勻分布（>10^6 W/cm²），通過熔融材料與水射流動能協(xié)同作用，消除機械應力。毛刺高度降低至<5μm。
3、智能加工系統(tǒng)集成
搭載AI算法的第五代水導激光設備，可實時調節(jié)20-400W激光功率與水流參數(shù)，實現(xiàn)±0.05mm重復定位精度。在寧德時代電池極片產線中，切割速度達12m/min，較傳統(tǒng)模切效率提升400%。
三、行業(yè)應用典型案例
1、新能源汽車電池組件之硅碳負極極片
精度：±0.03mm（極耳邊緣）
效率：單極片切割時間<3秒（傳統(tǒng)工藝需12秒）
質量：熱影響區(qū)<3μm，無毛刺殘留
該技術助力企業(yè)將電池模組能量密度提升至280Wh/kg，產線自動化率提高60%。
2、航天器CFRP承力結構
材料：T800級碳纖維/環(huán)氧樹脂
厚度：6mm多層疊層
效果：切割速度8mm/s，表面粗糙度Ra<1.6μm，無分層缺陷
相較傳統(tǒng)高壓水刀，材料損耗率從15%降至3%，單件加工成本降低42%。

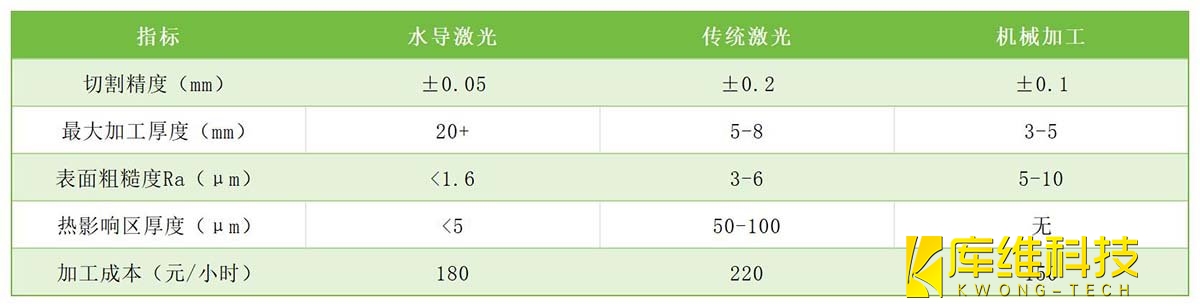

四、技術經濟性對比
